DC 배럴 커플 링은 리프팅 기계의 리프팅 메커니즘 감속기의 출력 샤프트를 와이어 로프 드럼과 연결하는 데 주로 사용되는 새로운 유형의 유연한 커플 링입니다. 또한 토크를 전달하고 방사형 하중을 견디는 다른 유사한 기계 장비에도 적합하지만 축방향 하중 전달을 견디는 데는 사용할 수 없습니다.
그것은 리프팅, 게양 및 리프팅 장비에 주로 사용됩니다. 핵심 특징은 부드러운 토크를 전달하면서 반경방향 변위와 각도 편차를 견딜 수 있다는 점이며, 저속 상황에 적합합니다.-
배럴 커플링 사양
| 제품 모델 | DC 배럴 커플링 | 재료 | 42CrMO/C45/Q355B/등. |
| 최대 속도 | 200r/분 | 배달 | 30-35일 |
| 최대 허용 토크 | 16000-560000N.m | 보증 | 24개월 |
| 방사형 하중 | 18000-355000N | 맞춤화 | 당신의 그림에 따라 맞춤화 |
| 보어 직경 | 110-380mm | 발각 | 테스트 보고서 제공 |
작동 원리
(1) 토크 전달
모터 또는 감속기의 회전력은 플랜지 + 볼트를 통해 드럼 샤프트에 전달되어 드럼을 회전시켜 와이어 로프의 감김 및 풀림을 구현합니다.
(2) 편차에 대한 보상
반경 방향 편차 보상: 모터 샤프트와 드럼의 경우.
샤프트가 완전히 정렬되지 않은 경우 중앙의 탄성 몸체가 약간 변형되어 심한 마찰을 피할 수 있습니다.
각도 편차 보상: 두 샤프트가 약간 기울어지면 탄성체가 유연하게 구부러져 원활한 전달을 보장할 수 있습니다.
(3) 버퍼링 및 진동 감소
크레인이 갑자기 출발/정지할 때 탄성체가 충격을 흡수하여 모터 및 기어의 손상을 줄일 수 있습니다.

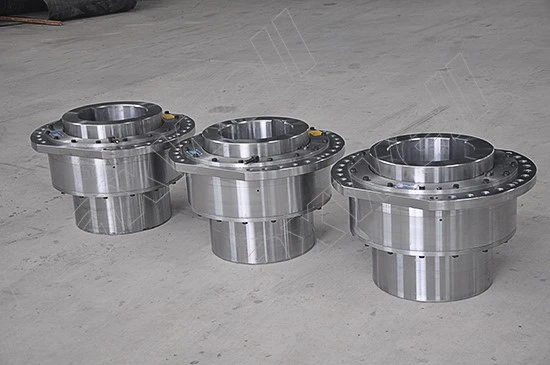

배럴 커플링 부품
(1) 플랜지 하프 커플링 어셈블리
볼트 구멍이 뚫려 있습니다(정확도는 IT7 수준에 도달).
G6.3 레벨(ISO1940 표준)에 도달하려면 동적 균형 수준이 필요합니다.
(2) 탄성 완충요소
천연 고무(NR): 상온 작업 조건에 적합
폴리우레탄(PU): 내마모성 향상
(3) 연결 및 체결 시스템
고강도-강도 합금강 볼트
(4) 기타
위치 지정 마모 포인터, 윤활유 구멍, 통풍구 등을 갖추고 있습니다.
우리의 제품
맞춤화
고객이 배럴 커플링을 맞춤화하는 경우 커플링이 실제 작업 조건과 완벽하게 일치하는지 확인하기 위해 세부 도면이 필요합니다. 도면을 사용할 수 없는 경우 당사의 전문 기술 팀이 귀하의 특정 요구 사항과 실제 작업 조건에 따라 최상의 솔루션을 맞춤화할 것입니다.
우리의 서비스
제품 선택 서비스, 도면 설계 및 수정, 3.1 인증서, UT, MT 보고서, 기계적 특성 및 화학 조성 보고서, 도장 검사 보고서, 치수 검사 보고서, 범용 샤프트 밸런스 테스트 보고서, 커플 링 밸런스 테스트 보고서와 같은 제품 검사 인증서.
원스톱 서비스를 제공합니다-
Crane Maxwell Co..Ltd는 산업 분야에 고정밀, 고품질{2}}커플링을 제공하는 데 중점을 두고 있습니다.
귀하에게 필요한 것이 무엇인지 알려주시면 당사의 전문 엔지니어가 즉시 응답하고 귀하와 협력하여 귀하의 샤프트 변속기 개념을 더 잘 실현할 수 있는 더 적합한 커플링 제품을 선택하고 계산할 것입니다.
배럴 커플링 도면
DC 배럴 커플링 매개변수
|
배럴 커플링 |
||||||||||||||||||||||||||
|
배럴 커플 링의 기본 매개 변수 및 주요 치수 |
||||||||||||||||||||||||||
|
모델 |
허용 속도 |
공칭 토크 |
방사형 하중 |
구멍 |
경계 차원 |
릴 연결 크기 |
착용 규모 |
축 간격 |
위치 로드 |
회전 관성 |
대량의 |
|||||||||||||||
|
지름 |
길이 |
|||||||||||||||||||||||||
|
n |
T |
F |
d. |
L. |
D |
D1 |
D2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
S |
Ф2 |
n-d2 |
볼트 |
a |
d3 |
r |
m, |
x최대 |
e |
I |
m |
|
|
r/분 |
N. m |
N |
mm |
mm |
mm |
mm |
kg.m2 |
kg |
||||||||||||||||||
|
DC01A |
200 |
16000 |
18000 |
110 |
185 |
400 |
280 |
180 |
80 |
85 |
15 |
25 |
26 |
11 |
360 |
360 |
10-18 |
M16 |
30 |
M16 |
2.5 |
1.0 |
±2.5 |
88 |
1.0 |
80 |
|
DC02A |
200 |
22400 |
25000 |
125 |
200 |
420 |
310 |
212 |
80 |
95 |
15 |
25 |
26 |
11 |
380 |
380 |
10-18 |
M16 |
30 |
M16 |
2.5 |
1.0 |
±2.5 |
88 |
1.5 |
100 |
|
DC03A |
200 |
31500 |
35500 |
150 |
225 |
450 |
340 |
230 |
80 |
105 |
20 |
25 |
34 |
11 |
400 |
400 |
10-22 |
M20 |
30 |
M20 |
2.5 |
1.0 |
±2.5 |
88 |
2 5 |
120 |
|
DC35A |
200 |
45000 |
50000 |
160 |
235 |
510 |
400 |
250 |
95 |
115 |
20 |
30 |
34 |
15 |
460 |
460 |
10-22 |
M20 |
30 |
M20 |
2.5 |
1.4 |
±2.5 |
106 |
3.0 |
150 |
|
DC04A |
200 |
63000 |
71000 |
200 |
250 |
550 |
420 |
280 |
95 |
130 |
20 |
30 |
34 |
15 |
500 |
500 |
14-22 |
M20 |
20 |
M20 |
2.5 |
1.4 |
±2.5 |
106 |
4.5 |
190 |
|
DC05A |
200 |
90000 |
90000 |
220 |
265 |
580 |
450 |
315 |
95 |
145 |
20 |
30 |
34 |
15 |
530 |
530 |
14-22 |
M20 |
20 |
M20 |
2.5 |
1.4 |
±2.5 |
110 |
7.25 |
245 |
|
DC55A |
200 |
125000 |
112000 |
240 |
290 |
620 |
500 |
345 |
101 |
160 |
25 |
35 |
35 |
19 |
560 |
560 |
20-22 |
M20 |
13.3 |
M20 |
2.5 |
1.8 |
±2.5 |
110 |
10.3 |
330 |
|
DC06A |
200 |
160000 |
140000 |
260 |
300 |
650 |
530 |
375 |
101 |
170 |
25 |
35 |
35 |
19 |
580 |
600 |
20-22 |
M20 |
13.3 |
M20 |
2.5 |
1.8 |
±2.5 |
116 |
15.5 |
385 |
|
DC65A |
200 |
190000 |
165000 |
270 |
300 |
665 |
545 |
387 |
101 |
175 |
25 |
35 |
35 |
19 |
590 |
615 |
26-22 |
M20 |
10 |
M20 |
|
1.8 |
±2.5 |
116 |
18.3 |
435 |
|
DC07A |
200 |
224000 |
180000 |
280 |
310 |
680 |
560 |
400 |
101 |
180 |
25 |
35 |
35 |
19 |
600 |
630 |
26-22 |
M20 |
10 |
M20 |
|
1.8 |
±2.5 |
116 |
21.4 |
485 |
|
DC08A |
200 |
315000 |
224000 |
300 |
345 |
720 |
600 |
437 |
111 |
185 |
35 |
43 |
35 |
21 |
640 |
660 |
26-26 |
M24 |
10 |
M24 |
|
2.2 |
±2.5 |
118 |
30.6 |
550 |
|
DC09A |
200 |
450000 |
280000 |
340 |
380 |
780 |
670 |
487 |
111 |
200 |
35 |
43 |
35 |
21 |
700 |
730 |
26-26 |
M24 |
10 |
M24 |
|
2.2 |
±2.5 |
118 |
40.2 |
650 |
|
DC10A |
200 |
560000 |
355000 |
380 |
420 |
850 |
730 |
545 |
111 |
215 |
35 |
43 |
35 |
21 |
760 |
800 |
26-26 |
M24 |
10 |
M24 |
|
2.2 |
±2.5 |
120 |
65.1 |
890 |
