크로스 샤프트 범용 커플 링의 공급 업체로서, 나는 다양한 산업에서 이러한 구성 요소의 광범위한 사용과 중요한 중요성을 직접 목격했습니다. Hooke의 관절이라고도하는 크로스 샤프트 범용 커플 링은 직선이 아닌 두 샤프트 사이에서 토크를 전달하는 기계 장치입니다. 일반적으로 자동차, 항공 우주, 산업 기계 및 기타 여러 응용 분야에서 일반적으로 사용됩니다. 그러나 모든 기계적 구성 요소와 마찬가지로 크로스 샤프트 범용 커플 링도 단점이 있습니다. 이 블로그 게시물에서는 크로스 샤프트 범용 커플 링의 백래시와 사용자에게 그 의미를 탐색 할 것입니다.
크로스 샤프트 범용 커플 링의 백래시 이해
크로스 샤프트 범용 커플 링의 맥락에서 백래시는 결합의 짝짓기 부분 사이의 자유 운동의 양을 나타냅니다. 크로스 샤프트, 베어링 및 요크 사이의 간극으로 인해 발생합니다. 커플 링에 토크가 적용되면 전체 토크가 전송되기 전에 발생할 수있는 소량의 각도 변위가 있습니다. 이 각도 변위는 백래시라고합니다.
백래시는 제조 공차, 마모 및 부적절한 설치를 포함한 몇 가지 요인으로 인해 발생할 수 있습니다. 제조 공정에서 모든 구성 요소에 대한 완벽한 치수를 달성하는 것은 불가능합니다. 크로스 샤프트, 베어링 및 요크의 크기와 모양의 작은 변화는 백래시에 기여하는 간격을 초래할 수 있습니다. 시간이 지남에 따라 커플 링이 반복적 인 로딩 및 언 로딩 될 때, 구성 요소가 마모되어 클리어런스와 백래시가 증가 할 수 있습니다. 잘못된 정렬 또는 볼트의 불충분 한 조임과 같은 부적절한 설치도 백래시를 증가시킬 수 있습니다.
백래시의 부정적인 영향
1. 정밀도 감소
로봇 공학 및 공작 기계와 같이 정확한 모션 제어가 필요한 응용 분야에서 백래시는 상당한 영향을 줄 수 있습니다. 커플 링에서의 자유 이동은 구동 샤프트의 위치에 부정확성을 유발하여 최종 제품의 오류를 초래할 수 있습니다. 예를 들어, CNC 가공 센터에서는 소량의 백래시조차도 가공 부품의 치수 오류를 초래하여 완제품의 품질과 정확성을 줄일 수 있습니다.
2. 진동과 소음
백래시는 또한 시스템에서 진동과 노이즈로 이어질 수 있습니다. 토크의 방향이 바뀌면 백래시로 인한 짝짓기 부품의 갑작스런 참여로 인해 충격 하중이 발생할 수 있습니다. 이 충격 부하는 시스템 전반에 걸쳐 전송되는 진동을 생성하여 소음 수준을 증가시킬 수 있습니다. 또한 진동은 시스템의 다른 구성 요소의 조기 마모를 유발하여 수명과 신뢰성을 줄일 수 있습니다.
3. 효율 감소
백래시의 존재는 입력 토크 중 일부가 전체 토크가 구동 샤프트로 전송되기 전에 커플 링에서 자유 이동을 극복하는 데 사용됨을 의미합니다. 이로 인해 동일한 출력을 달성하기 위해 더 많은 에너지가 필요하므로 효율이 손실됩니다. 고속 응용 분야에서는 효율성 손실이 특히 중요하여 전력 소비 및 운영 비용이 증가 할 수 있습니다.
백래시 최소화
1. 고품질 제조
백래시를 최소화하는 가장 효과적인 방법 중 하나는 고품질 제조 공정을 사용하는 것입니다. 제조 공차를보다 단단히 제어함으로써 구성 요소 간의 클리어런스를 줄일 수 있습니다. 예를 들어, 정밀 가공 기술과 높은 등급 재료를 사용하면 크로스 샤프트, 베어링 및 요크가 더 정확한 치수를 가지므로 백래시의 양이 줄어 듭니다.
2. 정기적 인 유지 보수
반발을 최소화하는 데 정기적 인 유지 보수가 중요합니다. 여기에는 마모 징후가 커플 링을 검사하고, 베어링을 윤활하고, 샤프트의 정렬을 점검하는 것이 포함됩니다. 마모 된 구성 요소를 적시에 교체함으로써 클리어런스는 허용 가능한 한계 내에 유지되어 백래시를 줄일 수 있습니다.
3. 적절한 설치
크로스 샤프트 범용 커플 링의 적절한 설치는 백래시를 최소화하기 위해 필수적입니다. 여기에는 샤프트가 올바르게 정렬되고 볼트가 지정된 토크로 조여지고 커플 링이 올바르게 윤활화되도록하는 것이 포함됩니다. 제조업체의 설치 지침에 따라 조심스럽게 커플 링이 최소한의 백래시로 작동하는지 확인하는 데 도움이 될 수 있습니다.
우리의 제품 제공

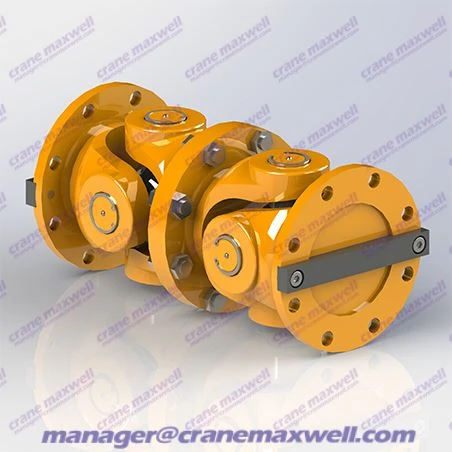

우리 회사에서는 고객의 다양한 요구를 충족시키기 위해 광범위한 크로스 샤프트 범용 커플 링을 제공합니다. 우리의SWP 스플릿 베어링 시트 크로스 샤프트 범용 커플 링높은 토크 변속기와 쉬운 유지 보수가 필요한 애플리케이션을 위해 설계되었습니다. 스플릿 베어링 시트 디자인을 통해 베어링을 빠르고 쉽게 검사하고 교체 할 수있어 다운 타임이 줄어 듭니다.
우리의SWC 적분 포크 크로스 샤프트 범용 커플 링고속 및 높은 토크 애플리케이션에 적합합니다. Integral Fork 설계는 강도와 강성이 더 큰 강도와 강성을 제공하여 백래시의 위험을 줄이고 커플 링의 전반적인 성능을 향상시킵니다.
우리는 또한 제공합니다SWF/JXC 범용 조인트 커플 링공간이 제한된 응용 분야에 이상적이고 가벼운 커플 링입니다. 이 커플 링은 최소 백래시로 부드럽고 효율적인 토크 전송을 제공하도록 설계되었습니다.
결론
백래시는 크로스 샤프트 범용 커플 링을 사용할 때 중요한 고려 사항입니다. 시스템의 정밀, 진동, 소음 및 효율성에 큰 영향을 줄 수 있습니다. 그러나 백래시의 원인을 이해하고 고품질 제조 공정 사용, 정기적 인 유지 보수 및 적절한 설치와 같은 적절한 조치를 취함으로써 백래시의 부정적인 영향을 줄일 수 있습니다.
크로스 샤프트 유니버설 커플 링 시장에 있거나 제품에 대해 궁금한 점이 있다면 상담을 위해 저희에게 연락하는 것이 좋습니다. 당사의 전문가 팀은 응용 프로그램에 대한 올바른 커플 링을 선택하고 최적의 성능으로 작동하는지 확인할 준비가되었습니다.
